Ray bạt kéo là đường chạy của cụm bi/bánh xe treo trong mái bạt xếp. Bộ kéo làm các nhịp bạt di chuyển theo ray để mở hoặc thu mái. Chọn đúng ray cần xét cả mặt cắt, bộ bánh và phương án lắp, không chỉ tên gọi thanh U.
Bài này hướng dẫn phân biệt các bộ phận, tính vật tư và ghi nhận tình trạng ray trước khi mua hoặc thay thế. HCA dùng dòng U4 cho mái bạt xếp; thông số và giá xem tại trang sản phẩm ray U4 mái bạt xếp.
Ray, bi treo và bộ kéo là ba thành phần khác nhau
Khi hỏi mua, tách rõ thanh ray, cụm bi treo và cơ cấu kéo. Như vậy người bán biết khách cần thay riêng chi tiết nào hay cần báo cả bộ vật tư.
Thành phần | Vai trò trong hệ | Thông tin cần phân biệt |
|---|---|---|
Thanh ray U treo | Tạo tuyến chuyển động cho cụm bánh/bi | Vật liệu, độ dày, mặt cắt, khe mở và chiều dài. |
Cụm bánh xe/bi treo | Di chuyển trong ray, liên kết với phần chuyển động của mái | Mã, kích thước bánh và dạng liên kết phù hợp ray. |
Khung và liên kết đỡ ray | Bố trí và giữ tuyến ray theo phương án công trình | Vị trí đỡ và chi tiết liên kết do cấu hình thực tế quyết định. |
Dây kéo, puly hoặc bộ truyền động | Tạo chuyển động đóng/mở theo phương án đã chọn | Không mặc định đã nằm trong giá thanh ray. |
Bạt và thanh xỏ bạt | Tạo phần che và các nhịp chuyển động | Cần phối hợp với hệ ray và bộ treo trong bản vẽ mái. |

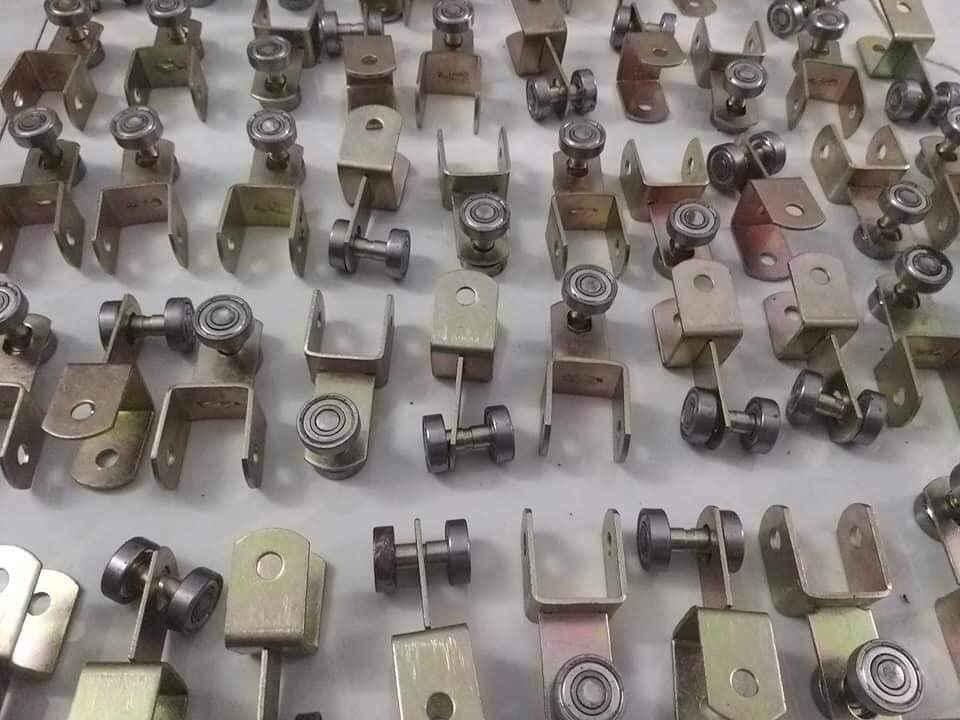

Nếu cần tìm hiểu riêng cụm bánh, có thể đọc bi bạt kéo. Với yêu cầu mua vật tư, lập danh sách theo từng bộ phận sẽ rõ hơn một dòng “mua bộ ray” không chỉ ra có bao gồm bánh xe hoặc dây kéo hay không.

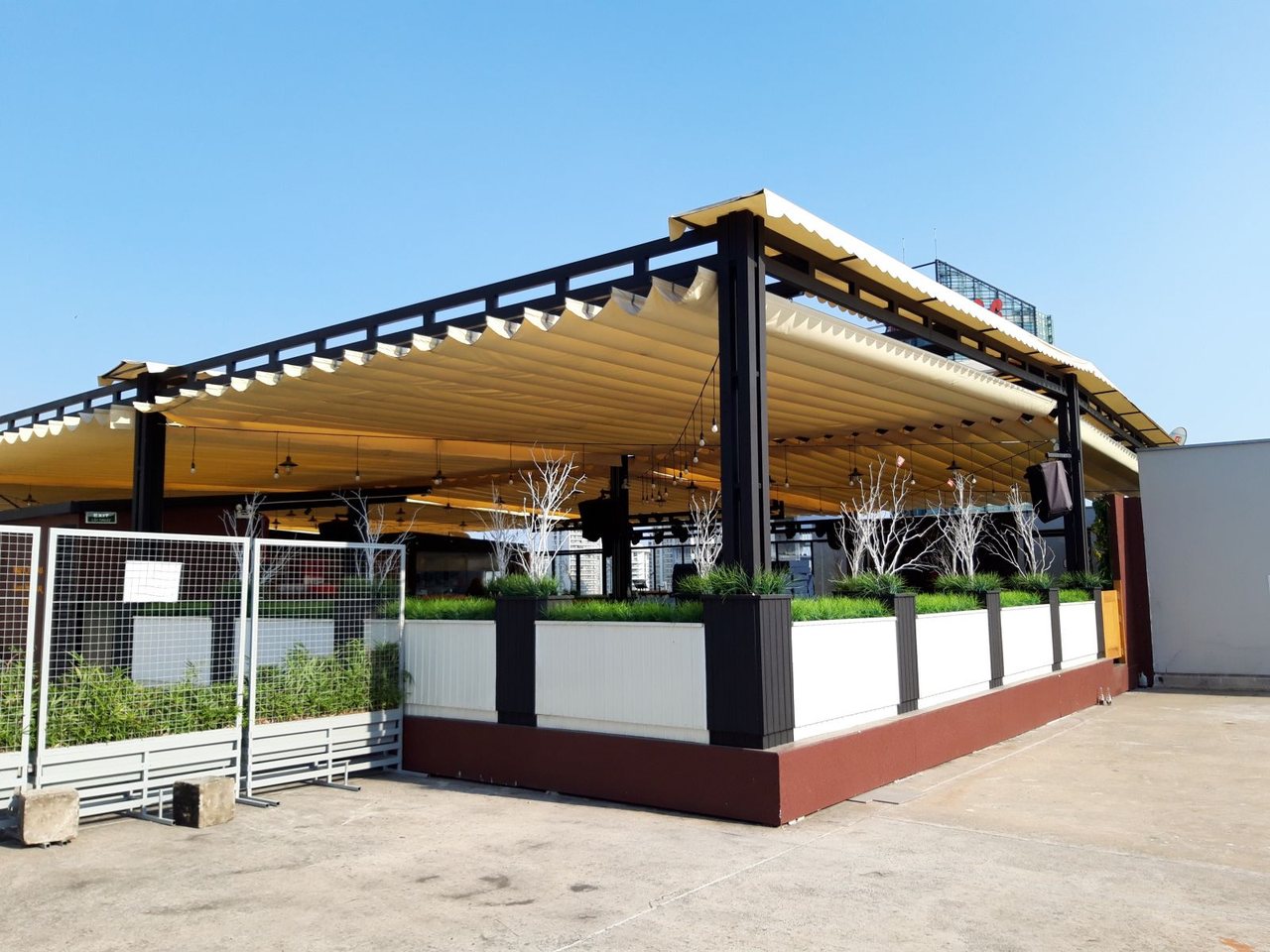

Mái bạt xếp vận hành trên ray như thế nào?
Có thể hình dung: ray là đường chạy, bi treo là phần chuyển động, bộ kéo tạo lực di chuyển mái. Theo hướng dẫn R01 của HCA, tuyến ray cần thẳng và mối nối không gây cản trở cho bi đi qua. [1]
Mái kéo nặng cần kiểm tra điểm vướng, bánh xe, mối nối và sự đồng đều giữa các tuyến. Đổi vật liệu ray không tự khắc phục lỗi bố trí hoặc ghép sai bộ bánh.
Phân biệt đúng ray trước khi đặt hàng
U4 mái bạt xếp không phải U5 cửa lùa
Trong danh mục HCA, U4 dùng cho mái bạt xếp; U5 dùng cho cửa lùa. Hai ứng dụng dùng bộ bánh riêng, không chọn bánh theo quan niệm cứ lớn hơn là phù hợp hơn.
Ray treo không đồng nghĩa mọi loại thanh U đều dùng được
Khi hỏi “U treo”, nêu cả ứng dụng và bộ bánh cần lắp cùng. Hai mặt cắt gần giống chưa đủ để kết luận hai thanh ray thay thế được cho nhau.
Không nhầm ray treo mái xếp với ray của hệ mái khung giàn
Trang R01 của HCA phân biệt ray treo mái xếp lượn sóng với ray nền hoặc ray chạy bánh xe của mái che khung giàn. Khi gửi bản vẽ, khách cần nói rõ đang dùng hệ mái nào, thay vì chỉ ghi “ray mái che di động”. [1]
Cách chọn ray bạt kéo theo 5 bước
Bước 1: Xác định làm mới hay thay thế
Mái mới cần sơ đồ tuyến ray và chiều dài từng tuyến. Mái đang dùng cần nêu đoạn thay thế, bộ bánh giữ lại và hiện trạng cần khắc phục.
Bước 2: Chốt vật liệu và độ dày đúng sản phẩm
Hai lựa chọn U4 của HCA: mạ kẽm 1,4 mm và inox 304 dày 1,5 mm, đều dài 6 m/cây. Ghi đúng vật liệu và độ dày; thêm yêu cầu hồ sơ vật liệu nếu công trình cần.
Đối với inox, vẫn cần xét điều kiện môi trường, không gọi “không gỉ tuyệt đối”. Nhà sản xuất Outokumpu lưu ý tác động của muối và điều kiện bề mặt trong môi trường khí quyển. Thông tin vật liệu không thay việc chọn đúng cấu hình ray và bộ bánh. [2]

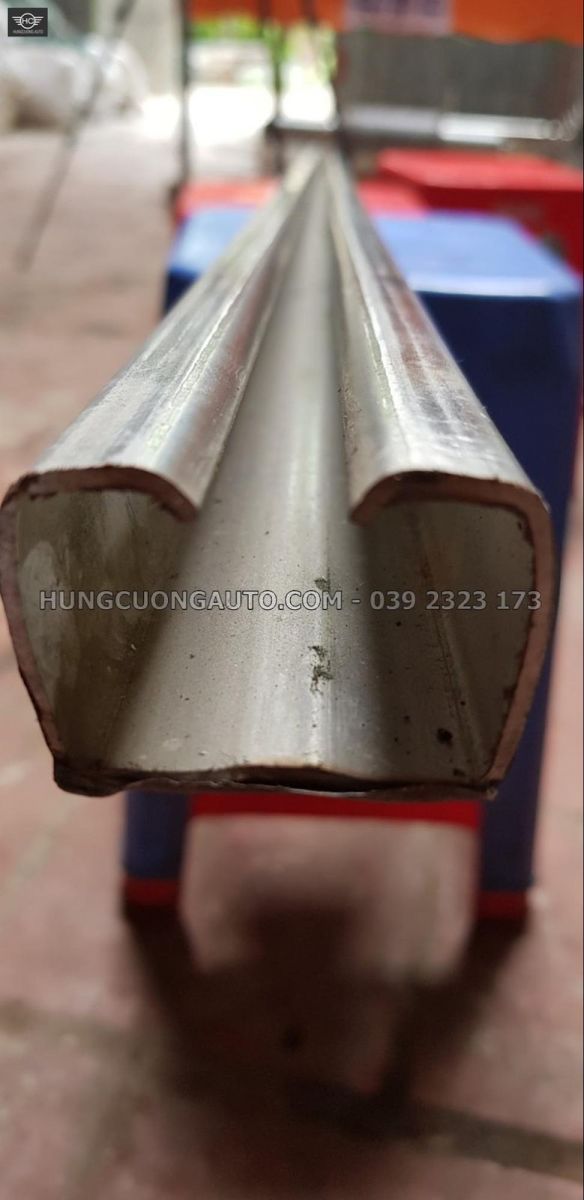

Bước 3: Đối chiếu mặt cắt, khe mở và bộ bánh

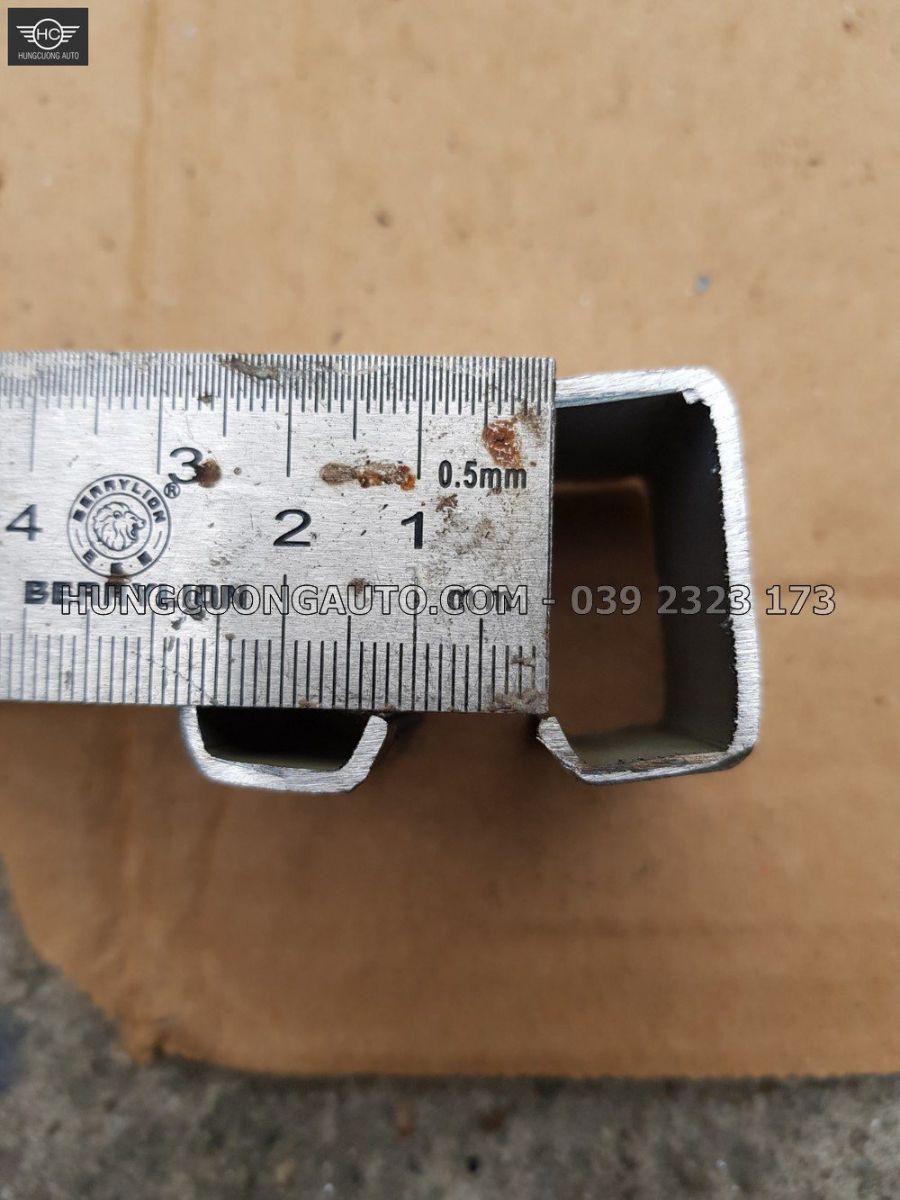

Chụp thẳng mặt cắt đầu ray và hai phía của bộ bánh. Ghi rõ rộng, cao, khe mở; phân biệt kích thước ngoài và trong lòng. Số bị che hoặc không đọc rõ cần đo lại.
Ghi bộ bánh cần mua mới hay tận dụng. Bên cung cấp cần xác nhận cặp ray–bánh phù hợp, không chỉ dựa trên tên U4.
Bước 4: Tính số cây theo từng tuyến, không chỉ tổng mét
Tổng mét nguyên cây = số cây × 6. Để quyết định số cây cần mua, lập danh sách chiều dài từng đoạn và điều kiện nối; tổng mét chia 6 chỉ cho dự tính sơ bộ.
Ví dụ bóc vật tư: cần ba đoạn nguyên dài 4 m, tổng 12 m. Nếu các đoạn không được nối, hai cây 6 m không cắt được ba đoạn 4 m; cần tối thiểu ba cây. Đây là ví dụ tính vật tư, không phải quy định vị trí nối hoặc phương án lắp ray.
Bước 5: Chốt bản vẽ và điều kiện lắp trước vận hành
Đơn vị thực hiện cần kiểm tra tải mái, vị trí đỡ ray, mối nối và liên kết theo công trình. Không dùng một khoảng cách treo truyền miệng cho mọi mái.
Chưa xác định được loại ray đang dùng? Gửi ảnh đầu ray, bộ bánh và nhu cầu sử dụng để HCA đối chiếu.
Hotline/Zalo: 039 2323 173 – Gửi yêu cầu qua Zalo.
Mái kéo nặng, ray vướng: cần ghi nhận gì?
Bảng sau giúp gửi thông tin cho người kỹ thuật, không phải hướng dẫn tự sửa hệ đang chịu tải. Khi ray biến dạng, chi tiết lỏng hoặc chuyển động bất thường, dừng sử dụng và kiểm tra an toàn.
Dấu hiệu quan sát | Thông tin nên ghi lại | Cách xử lý ban đầu an toàn |
|---|---|---|
Vướng tại một vị trí lặp lại | Vị trí trên tuyến, ảnh đoạn ray/mối nối từ vị trí quan sát an toàn | Ngừng ép qua điểm vướng; gửi thông tin để kiểm tra. |
Kéo nặng trên nhiều đoạn | Hiện trạng các tuyến, thời điểm phát sinh, bộ kéo đang dùng | Không tự tăng lực hoặc đổi motor để bù hiện tượng. |
Hai phía chuyển động không đều | Đoạn nào đi trước/chậm, ảnh tổng thể và thông tin cơ cấu kéo | Dừng vận hành bất thường; yêu cầu kiểm tra cả hệ. |
Ray méo, liên kết có dấu hiệu lỏng | Ảnh vị trí và cấu hình đỡ, không tháo chi tiết đang chịu tải | Ngừng sử dụng; không đứng dưới khu vực có nguy cơ. |
Bánh mới không lắp/di chuyển phù hợp | Mã bánh, kích thước, ảnh ray và bộ bánh | Dừng lắp ghép; xác nhận lại tương thích với bên cung cấp. |
Ghi vị trí vướng và thời điểm xuất hiện từ nơi quan sát an toàn. Không vận hành lại chỉ để quay video nếu hệ có dấu hiệu mất an toàn.
Vệ sinh và theo dõi tình trạng ray
Lịch kiểm tra, cách vệ sinh và chất bôi trơn cần theo hướng dẫn của đơn vị lắp đặt và đúng loại bộ bánh. Không áp một lịch hoặc cách bôi mỡ chung cho mọi hệ.
Không tháo bánh, pát hoặc ray đang treo mái để vệ sinh. Công việc trên cao, điều chỉnh và thay thế cần người có chuyên môn, biện pháp an toàn và ngăn hệ tự chuyển động.
Thông tin cần gửi khi hỏi mua hoặc thay ray
Gửi loại mái, làm mới hay thay thế, ảnh ray–bánh, vật liệu, chiều dài từng tuyến và nơi giao. Chưa biết mã sản phẩm vẫn có thể gửi ảnh rõ để đối chiếu, không cần đoán tên.
Xem thông số và giá ray U4 mái bạt xếp khi đã xác định đúng ứng dụng. Giá thanh ray được tách khỏi VAT, vận chuyển, bánh xe và phụ kiện; báo giá toàn bộ vật tư cần xác nhận theo danh sách riêng.
Câu hỏi thường gặp
Ray bạt kéo và bi bạt kéo có phải một sản phẩm không?
Không. Thanh ray là tuyến chạy; cụm bi/bánh xe là bộ phận chuyển động lắp với ray. Hai hạng mục cần được báo rõ có mua cùng hay chỉ thay một phần.
Ray mái xếp có dùng chung bánh với cửa lùa U5 không?
Không dùng bánh xe mái xếp cho U5 cửa lùa theo danh mục HCA đã xác nhận. Hai ứng dụng cần được đối chiếu bộ ray và bánh riêng.
Cứ chọn ray dày hơn là chắc chắn chạy tốt hơn?
Không thể kết luận chỉ từ độ dày. Cần đúng mặt cắt, bộ bánh, cấu hình đỡ và phương án lắp. Nếu hiện trạng bị vướng, phải kiểm tra nguyên nhân thay vì chỉ tăng độ dày hoặc đổi vật liệu.
Có thể tự nối ray theo một cách chung cho mọi công trình không?
Không nên áp một chi tiết nối chung khi chưa xác nhận hệ. Vị trí nối, liên kết và điều kiện bánh đi qua phải theo phương án được kiểm tra của công trình.
Có nên tăng công suất motor khi mái kéo nặng?
Không dùng tăng lực hoặc công suất để thay việc kiểm tra điểm vướng. Cần dừng tình trạng vận hành bất thường và để người kỹ thuật kiểm tra ray, bánh, liên kết và bộ kéo trước.
Chọn đúng ray trước, chốt đúng bộ sau
Chốt đúng hệ U4 mái xếp, vật liệu và bộ bánh trước; sau đó tính số cây theo từng tuyến. Khi có điểm vướng hoặc cần thay thế, gửi ảnh hiện trạng để được hướng dẫn đối chiếu đúng sản phẩm.
HUNGCUONG AUTO – tiếp nhận thông tin ray và phụ kiện mái bạt xếp. Gửi ảnh/mô tả để xác nhận đúng sản phẩm trước khi mua.
Hotline/Zalo: 039 2323 173 – Gửi yêu cầu qua Zalo.
